Esquema Eléctrico del Motor de Arranque: Guía Completa y Diagramas
Introducción al Motor de Arranque
El motor de arranque es un componente esencial en el funcionamiento de un vehículo. Su principal función es iniciar el motor de combustión interna, proporcionando el impulso necesario para que el motor arranque. En este artículo, exploraremos el esquema eléctrico del motor de arranque, su funcionamiento, componentes y diagramas que facilitan su comprensión.
Funcionamiento del Motor de Arranque
El motor de arranque se activa cuando se gira la llave de encendido. Este proceso implica una serie de pasos eléctricos y mecánicos que permiten que el motor de arranque funcione correctamente.
1. Activación del Motor de Arranque
Cuando giramos la llave de encendido:
- Se envía una señal eléctrica a la bobina de excitación del relé de arranque.
- El relé se activa, permitiendo que la corriente fluya hacia el motor de arranque.
- El motor de arranque gira, haciendo que el volante de inercia del motor principal también gire.
2. Componentes Clave
El motor de arranque está compuesto por varios componentes clave que trabajan en conjunto:
- Motor de arranque: El dispositivo que proporciona la energía inicial al motor.
- Relé de arranque: Un interruptor electromecánico que controla el flujo de corriente al motor de arranque.
- Solenoide: Un componente que actúa como un interruptor para permitir que la corriente fluya al motor.
- Interruptor de encendido: Controla el inicio del proceso al girar la llave.

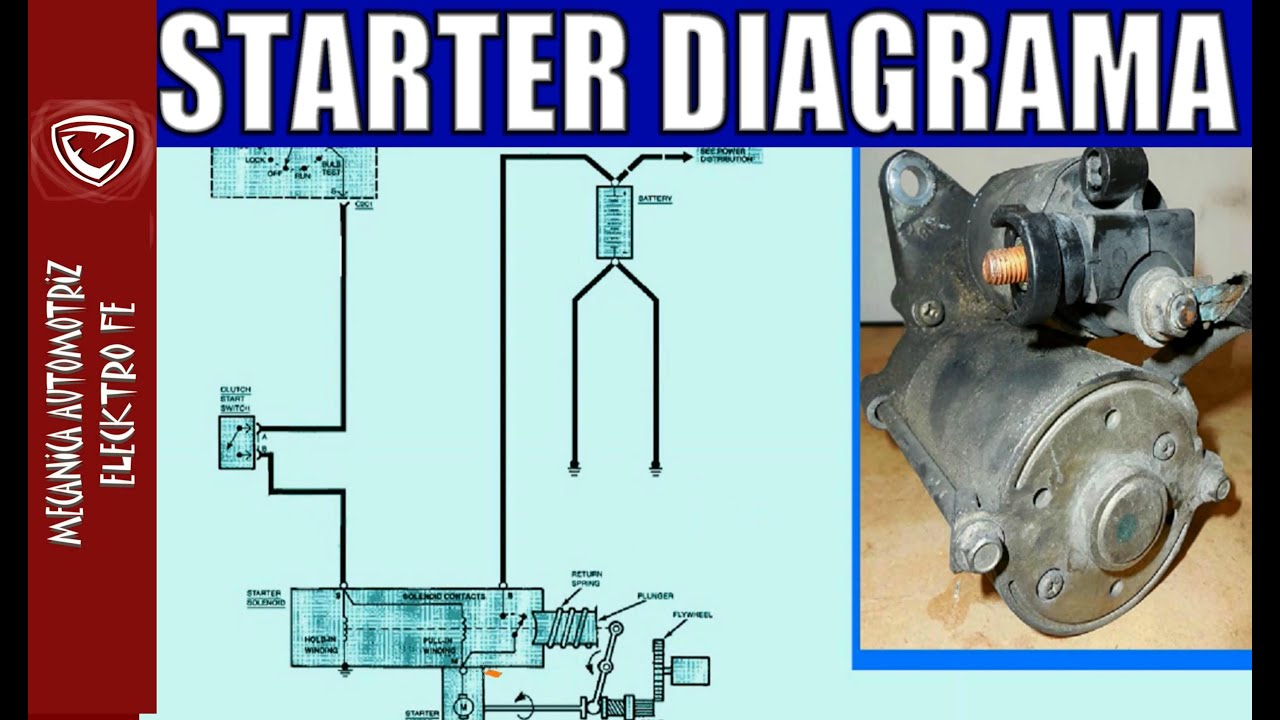

Esquema Eléctrico del Motor de Arranque
El esquema eléctrico del motor de arranque ilustra cómo se conectan todos estos componentes. A continuación, describiremos los elementos que suelen aparecer en estos esquemas:
Elementos Comunes en un Esquema Eléctrico
- Fuente de alimentación: Generalmente, la batería del vehículo.
- Conexiones a tierra: Cruciales para el funcionamiento correcto del sistema.
- Fusibles: Para proteger el circuito de sobrecargas eléctricas.
- Cables de conexión: Transportan la corriente eléctrica entre los componentes.
Diagrama Típico del Motor de Arranque
A continuación se presenta un diagrama típico del motor de arranque:
[ Batería ]
|
|—[ Fusible ]—[ Relé de Arranque ]—[ Motor de Arranque ]
| |
|——————————————-|
En este diagrama, se puede observar cómo la corriente fluye desde la batería, pasando por el fusible y el relé, antes de llegar al motor de arranque.
Tipos de Motores de Arranque
Existen varios tipos de motores de arranque, cada uno con sus características y aplicaciones específicas:
- Motor de arranque de corriente continua: Utiliza corriente continua para funcionar y es el más común en vehículos.
- Motor de arranque de corriente alterna: Menos común, pero se utiliza en aplicaciones industriales.
- Motor de arranque con engranaje: Tiene un sistema de engranaje que aumenta la velocidad del motor de arranque.
Diagnóstico de Fallas en el Motor de Arranque
El diagnóstico adecuado de las fallas en el motor de arranque es crucial para mantener el rendimiento del vehículo. Algunos de los problemas más comunes incluyen:
1. Motor de Arranque No Gira
Si el motor de arranque no gira, puede deberse a:
- Problemas en la batería.
- Conexiones sueltas o corroídas.
- Un relé de arranque defectuoso.
2. Ruido Inusual al Arrancar
Ruidos extraños pueden indicar:
- Desgaste en los engranajes del motor de arranque.
- Falta de lubricación en el motor.
- Problemas con el solenoide.
3. Sobrecalentamiento del Motor de Arranque
El sobrecalentamiento puede ser causado por:
- Un funcionamiento prolongado del motor de arranque.
- Conexiones eléctricas defectuosas.
- Fallas en la batería.
Mantenimiento del Motor de Arranque
El mantenimiento regular del motor de arranque es fundamental para asegurar su funcionamiento eficiente. Aquí hay algunos consejos para el mantenimiento:
1. Revisión de Conexiones Eléctricas
Es importante revisar periódicamente las conexiones eléctricas para asegurarse de que no haya corrosión o daños. Una conexión deficiente puede causar problemas en el arranque.
2. Inspección del Solenoide
El solenoide debe ser inspeccionado regularmente para asegurarse de que funcione correctamente. Si se detectan fallas, es recomendable reemplazarlo.
3. Comprobación de la Batería
La batería debe ser revisada para garantizar que esté en buen estado. Una batería débil puede afectar el rendimiento del motor de arranque.
Conclusión
El esquema eléctrico del motor de arranque es fundamental para entender cómo funciona este componente crítico en un vehículo. Conocer los elementos que lo componen, cómo diagnosticar fallas y realizar un mantenimiento adecuado puede prolongar la vida útil del motor de arranque y garantizar un arranque eficiente del motor. La comprensión de estos conceptos es esencial para cualquier entusiasta del automóvil o mecánico.
Recuerda que la seguridad es lo primero; siempre consulta a un profesional si no estás seguro de realizar cualquier tipo de trabajo eléctrico en tu vehículo.
